Als Lieferant von CNC-Fräsmaschinenteilen habe ich aus erster Hand erfahren, wie wichtig die Schnitteffizienz im Herstellungsprozess ist. In diesem Blog teile ich einige praktische Strategien und Erkenntnisse zur Verbesserung der Schneideffizienz von CNC-Fräsmaschinenteilen.
Die Grundlagen der Schnitteffizienz verstehen
Die Schnitteffizienz beim CNC-Fräsen ist ein vielschichtiges Konzept, das mehrere Schlüsselfaktoren umfasst. Es kommt nicht nur darauf an, wie schnell die Maschine schneiden kann; Dazu gehören auch die Qualität des Schnitts, die Standzeit des Werkzeugs und die Gesamtproduktivität des Bearbeitungsprozesses. Eine hohe Zerspanungseffizienz bedeutet, die gewünschte Teilequalität in kürzester Zeit bei minimalem Werkzeugverschleiß und Energieverbrauch zu erreichen.
Einer der grundlegenden Aspekte ist das zu bearbeitende Material. Unterschiedliche Materialien haben unterschiedliche Eigenschaften wie Härte, Duktilität und Wärmeleitfähigkeit. Beispielsweise ist Aluminium aufgrund seiner relativ geringen Dichte und guten Bearbeitbarkeit ein beliebtes Material beim CNC-Fräsen. UnserAluminiumfertigungsserviceist darauf ausgelegt, Aluminiumteile mit hoher Präzision und Effizienz zu bearbeiten. Aluminium erfordert im Vergleich zu härteren Materialien wie Stahl eine geringere Schnittkraft, was höhere Schnittgeschwindigkeiten und Vorschübe ermöglicht. Allerdings neigt es auch dazu, am Schneidwerkzeug festzukleben, was sich auf die Oberflächengüte und die Standzeit des Werkzeugs auswirken kann.
Schnittparameter optimieren
Die Schnittparameter, einschließlich Schnittgeschwindigkeit, Vorschubgeschwindigkeit und Schnitttiefe, spielen eine entscheidende Rolle bei der Bestimmung der Schnitteffizienz. Diese Parameter müssen sorgfältig basierend auf dem Material, der Werkzeuggeometrie und den Maschinenfunktionen ausgewählt werden.
Schnittgeschwindigkeit
Unter Schnittgeschwindigkeit versteht man die Geschwindigkeit, mit der sich die Schneidkante des Werkzeugs relativ zum Werkstück bewegt. Durch eine Erhöhung der Schnittgeschwindigkeit kann die Bearbeitungszeit deutlich verkürzt werden. Eine zu hohe Schnittgeschwindigkeit kann jedoch zu übermäßigem Werkzeugverschleiß, schlechter Oberflächengüte und sogar Werkzeugbruch führen. Zum Beispiel bei der BearbeitungCNC-Frästeile aus Aluminium, kann eine geeignete Schnittgeschwindigkeit unter Berücksichtigung des Werkzeugmaterials, der Art der Aluminiumlegierung und der Schnittbedingungen bestimmt werden. Hartmetallwerkzeuge können beispielsweise im Allgemeinen höheren Schnittgeschwindigkeiten standhalten als Werkzeuge aus Schnellarbeitsstahl.
Vorschubgeschwindigkeit
Die Vorschubgeschwindigkeit ist die Strecke, die das Werkzeug pro Umdrehung oder pro Zahn des Fräsers in das Werkstück vordringt. Eine höhere Vorschubgeschwindigkeit kann die Materialabtragsleistung erhöhen, erhöht aber auch die Schnittkraft und die Belastung des Werkzeugs. Ähnlich wie bei der Schnittgeschwindigkeit muss eine optimale Vorschubgeschwindigkeit gefunden werden. In einigen Fällen kann eine variable Vorschubgeschwindigkeit verwendet werden, wobei die Vorschubgeschwindigkeit entsprechend den Schnittbedingungen angepasst wird. Beispielsweise kann während des Schruppprozesses eine niedrigere Vorschubgeschwindigkeit verwendet werden, um große Materialmengen schnell abzutragen, und während des Schlichtprozesses kann eine höhere Vorschubgeschwindigkeit verwendet werden, um eine bessere Oberflächengüte zu erzielen.
Schnitttiefe
Die Schnitttiefe ist die Dicke der Materialschicht, die in einem einzigen Durchgang abgetragen wird. Eine größere Schnitttiefe kann die Anzahl der für die Bearbeitung des Teils erforderlichen Durchgänge reduzieren und somit Zeit sparen. Allerdings kann eine sehr große Schnitttiefe die Schnittkraft erhöhen und Vibrationen verursachen, die sich auf die Oberflächenqualität und die Standzeit des Werkzeugs auswirken können. Es muss ein Gleichgewicht zwischen der Schnitttiefe und den anderen Schnittparametern gefunden werden.
Werkzeugauswahl und -wartung
Die Wahl der Schneidwerkzeuge ist ein weiterer entscheidender Faktor für die Verbesserung der Schneideffizienz. Verschiedene Werkzeuge sind für unterschiedliche Materialien und Schneidvorgänge konzipiert. Beispielsweise werden Schaftfräser üblicherweise zum Fräsen flacher Flächen und Schlitze verwendet, während Kugelkopffräser für die Bearbeitung gekrümmter Oberflächen geeignet sind.
Berücksichtigen Sie bei der Auswahl eines Werkzeugs das Werkzeugmaterial, die Beschichtung und die Geometrie. Hartmetallwerkzeuge werden aufgrund ihrer hohen Härte und Verschleißfestigkeit häufig beim CNC-Fräsen eingesetzt. Beschichtete Werkzeuge, beispielsweise mit einer Titannitrid- (TiN) oder Titanaluminiumnitrid- (TiAlN) Beschichtung, können die Standzeit und Schnittleistung weiter verbessern. Auch die Geometrie des Werkzeugs, einschließlich der Anzahl der Zähne, des Spiralwinkels und des Spanwinkels, beeinflusst die Schneideffizienz. Ein Werkzeug mit einer höheren Zähnezahl kann die Vorschubgeschwindigkeit und die Materialabtragsleistung erhöhen, erfordert aber möglicherweise auch mehr Leistung.
Um eine gleichbleibende Schnittleistung zu gewährleisten, ist eine regelmäßige Wartung des Werkzeugs unerlässlich. Werkzeuge sollten regelmäßig auf Verschleiß und Beschädigungen überprüft werden. Stumpfe oder beschädigte Werkzeuge sollten umgehend ausgetauscht werden, um eine schlechte Oberflächengüte, erhöhte Schnittkräfte und eine verringerte Produktivität zu vermeiden. Auch das Nachschleifen von Werkzeugen kann eine kostengünstige Möglichkeit zur Verlängerung der Werkzeuglebensdauer sein, muss jedoch korrekt durchgeführt werden, um die Werkzeuggeometrie beizubehalten.
Werkstückbefestigung
Die richtige Werkstückbefestigung wird oft übersehen, ist aber für die Verbesserung der Schneideffizienz von entscheidender Bedeutung. Eine gut konzipierte Vorrichtung kann das Werkstück sicher an Ort und Stelle halten, Vibrationen reduzieren und eine präzise Bearbeitung gewährleisten. Die Vorrichtung sollte so konzipiert sein, dass die Rüstzeit minimiert wird und ein einfacher Zugang zum Bearbeitungsbereich möglich ist.
Es stehen verschiedene Arten von Vorrichtungen zur Verfügung, z. B. Schraubstöcke, Klemmen und maßgeschneiderte Vorrichtungen. Die Wahl der Vorrichtung hängt von der Form, Größe und Komplexität des Werkstücks ab. Beispielsweise kann ein Schraubstock für einfache rechteckige Werkstücke verwendet werden, während für komplex geformte Teile möglicherweise eine maßgeschneiderte Vorrichtung erforderlich ist.
Zusätzlich zum sicheren Halten des Werkstücks sollte die Vorrichtung auch so konstruiert sein, dass die Beeinträchtigung durch das Schneidwerkzeug minimiert wird. Dies kann durch die Verwendung von Vorrichtungen mit niedrigem Profil oder durch die Positionierung des Werkstücks so erreicht werden, dass das Werkzeug auf alle erforderlichen Funktionen zugreifen kann, ohne die Vorrichtung zu berühren.
CNC-Programmierung und Automatisierung
Die CNC-Programmierung ist das Herzstück des CNC-Fräsprozesses. Ein gut geschriebenes Programm kann den Schnittweg optimieren, die Bearbeitungszeit verkürzen und die Teilequalität verbessern. Moderne CNC-Maschinen sind mit erweiterten Programmierfunktionen wie Hochgeschwindigkeitsbearbeitung (HSM) und adaptiver Bearbeitung ausgestattet.
Bei der Hochgeschwindigkeitsbearbeitung werden hohe Schnittgeschwindigkeiten, Vorschübe und relativ geringe Schnitttiefen verwendet, um eine hohe Materialentfernungsrate zu erreichen. Insbesondere bei komplexen Teilen kann HSM die Bearbeitungszeit deutlich verkürzen. Bei der adaptiven Bearbeitung hingegen werden Sensoren und Algorithmen verwendet, um die Schnittparameter in Echtzeit basierend auf den Schnittbedingungen anzupassen. Dies kann dazu beitragen, den Schneidprozess zu optimieren und das Risiko eines Werkzeugbruchs zu verringern.
Automatisierung kann auch eine wichtige Rolle bei der Verbesserung der Schneideffizienz spielen. Automatisierte Werkzeugwechsler können die Werkzeugwechselzeit verkürzen, während Palettenwechsler eine kontinuierliche Bearbeitung durch Austauschen von Werkstücken ermöglichen können, ohne die Maschine anzuhalten. Roboterbe- und -entladesysteme können die Produktivität weiter steigern, indem sie die manuelle Handhabungszeit reduzieren.
Qualitätskontrolle und kontinuierliche Verbesserung
Die Qualitätskontrolle ist ein integraler Bestandteil des CNC-Fräsprozesses. Es sollten regelmäßige Inspektionen durchgeführt werden, um sicherzustellen, dass die Teile den erforderlichen Spezifikationen entsprechen. Dabei kann es sich um die Verwendung von Messwerkzeugen wie Messschiebern, Mikrometern und Koordinatenmessgeräten (KMGs) handeln.
Eventuelle Abweichungen von den Spezifikationen sollten analysiert werden, um die Ursache zu ermitteln. Dies kann dabei helfen, Anpassungen an den Schnittparametern, der Werkzeugauswahl oder der Befestigung vorzunehmen, um die Schnitteffizienz und die Teilequalität zu verbessern. Kontinuierliche Verbesserung ist eine langfristige Strategie, die eine ständige Bewertung und Optimierung des Herstellungsprozesses beinhaltet.
Abschluss
Die Verbesserung der Schneideffizienz von CNC-Fräsmaschinenteilen ist ein komplexes, aber erreichbares Ziel. Durch das Verständnis der Grundlagen der Schneideffizienz, die Optimierung der Schneidparameter, die Auswahl der richtigen Werkzeuge, die Verwendung geeigneter Spannvorrichtungen, die Implementierung fortschrittlicher CNC-Programmierung und -Automatisierung sowie die Aufrechterhaltung eines Fokus auf Qualitätskontrolle und kontinuierliche Verbesserung können erhebliche Verbesserungen erzielt werden.

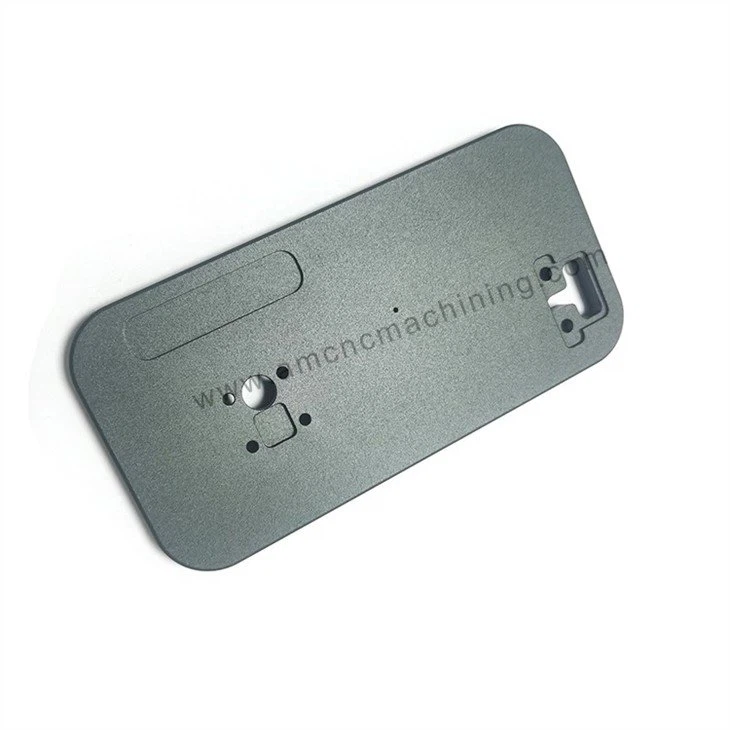

Als Lieferant vonCNC-PräzisionsbearbeitungsteileWir sind bestrebt, unseren Kunden dabei zu helfen, ein Höchstmaß an Schneideffizienz zu erreichen. Wenn Sie an unseren Produkten oder Dienstleistungen interessiert sind und besprechen möchten, wie wir Ihren CNC-Fräsprozess optimieren können, können Sie sich gerne an ein Beschaffungsgespräch wenden. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um Ihre Fertigungsproduktivität zu verbessern.
Referenzen
- Boothroyd, G. & Knight, WA (2006). Grundlagen der maschinellen Bearbeitung und Werkzeugmaschinen. Marcel Dekker.
- Kalpakjian, S. & Schmid, SR (2010). Fertigungstechnik und Technologie. Pearson Prentice Hall.
- Dornfeld, DA, Minis, I. & Shin, YC (2007). Handbuch der Herstellungsprozesse. CRC-Presse.
